作为一名电工电气的从业者，看图是我们必备的基本功，因此各种电器件在电路图里怎么表示，或者分析电路图纸时，都需要我们对器件符号了如指掌。因此牢牢记住每一个电路符号表示什么意思，又显得那么地重要。
只要我们记住每一个电子元器件的符号，每个元器件的电气性能，我们就能分析电路解决故障，设计电路转化成产品。

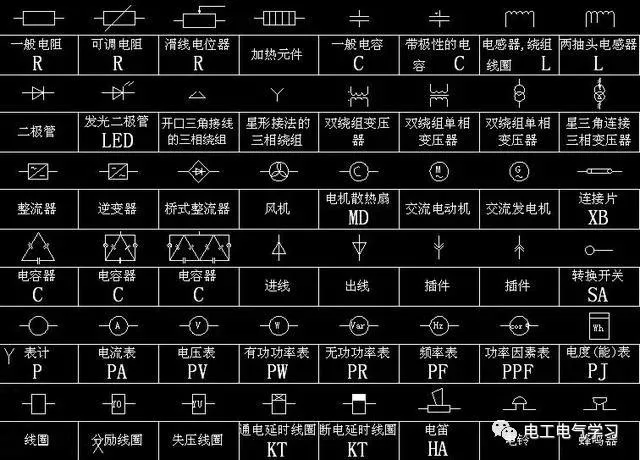

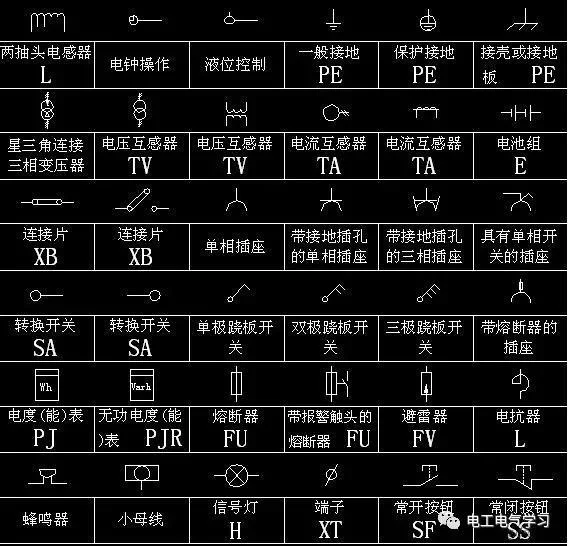

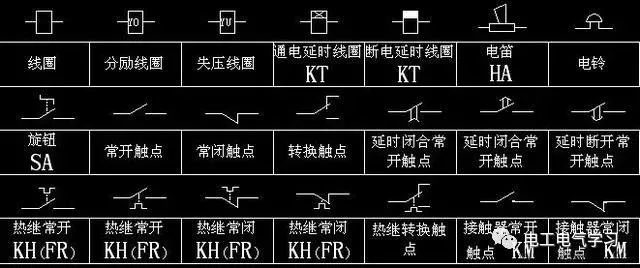

下面我们就来看看常用元器件的电气符号。
电路符号比较多，不是所有的符号都是我们常用的，因此尽可能多的记我们常见的符号也是可以的，比如弱电里常见的：电阻、电容、电感、变压器、二极管、三极管、变压器；
强电里常见的：电机、变压器、按钮、表头、地线、灯、线圈等。
